Der Aufsetzkranz ist ein zentraler Bestandteil eines Lichtkuppel- oder Lichtbandsystems. Er schützt die Dachöffnung vor Niederschlag, leitet Wasser vom Oberlicht weg und reduziert den Wärmeaustausch zwischen Innen- und Außenraum.
Anfrage sendenBei der Höhe des Aufsetzkranzes die endgültige Dämmung und Abdichtung einbeziehen.
Konstruktionsmaß und lichte Öffnung anhand der passenden Katalogzeichnung eindeutig zuordnen.
Aufsetzkranz, Lichtkuppel oder Lichtband, Befestigungsdetail und Öffnungsmechanismus müssen zusammenpassen.
Lichtkuppeln und Lichtbänder von POS plastika werden standardmäßig auf wärmegedämmten Aufsetzkränzen aus GFK oder Metall montiert.
Standard-Aufsetzkranz laut Katalog:
U = 0,83 W/(m²·K) bei 2,5 cm Dämmstärke. Der Wert gilt für die beschriebene Ausführung des Aufsetzkranzes, nicht für die gesamte Lichtkuppel oder das eingebaute System. Bei einem anderen Aufbau prüfen wir die zugehörigen technischen Daten.

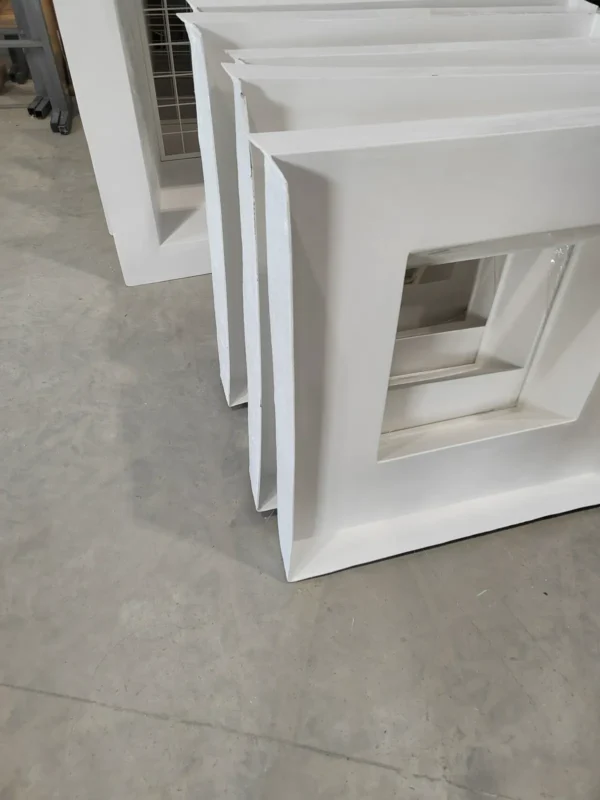

Sie bestehen aus glasfaserverstärktem Polyester (GFK). Zur Wärmedämmung wird Polyurethan-Hartschaum (PUR) eingesetzt. Die vorgesehene Kondensatkante des Standardsystems aus Aufsetzkranz und Lichtkuppel oder Lichtband dient dazu, Kondensat zu sammeln, damit es verdunsten kann. Kondensation ist dadurch nicht ausgeschlossen; Entstehung und Verdunstung hängen auch von Raumtemperatur, Luftfeuchtigkeit und Lüftung ab. Die Innenseite des Aufsetzkranzes ist weiß und glatt, die Außenseite zusätzlich gegen schädliche UV-Strahlung geschützt. Ein breiter Flansch ermöglicht die Montage auf Dachkonstruktionen aus Holz, Metall oder Beton. Standardhöhen sind 15, 30 oder 50 cm.

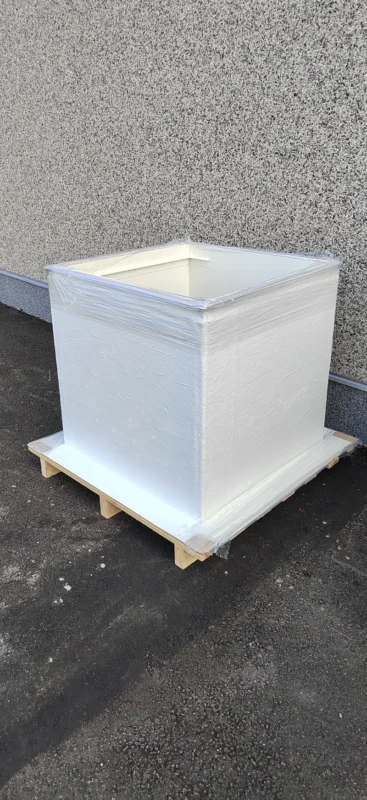

Diese besitzen außen eine Verkleidung aus glasfaserverstärktem Polyester (GFK). Geometrie und technischer Aufbau entsprechen den GFK-Ausführungen. Metall-Aufsetzkränze lassen sich in Sonderabmessungen fertigen und an der Sichtfläche in einem RAL-Farbton pulverbeschichten. Die geforderten Brandschutzeigenschaften müssen für die gewählte Ausführung anhand der zugehörigen Dokumentation bestätigt werden.
Darüber hinaus sind Ausführungen mit gedämmtem Flansch, gedämmtem Sockel und Tropfkante oder mit zusätzlicher Wärmedämmung lieferbar.
Die Form des Aufsetzkranzes bestimmt das Verhältnis zwischen dem Konstruktionsmaß K und dem Maß der lichten Öffnung L. Die Ausführung wird passend zum Dachaufbau, zur erforderlichen Öffnung und zum Oberlichtsystem gewählt.
Das Maß der lichten Öffnung ist 20 cm kleiner als das Konstruktionsmaß: L = K − 20 cm.
Das Maß der lichten Öffnung ist 11 cm kleiner als das Konstruktionsmaß: L = K − 11 cm.
Lichte Öffnung und Konstruktionsmaß sind gleich: L = K.
| K – Konstruktionsmaß (cm) | N – Nennmaß (cm) |
|---|---|
| Ø 60 | Ø 56 |
| Ø 90 | Ø 86 |
| Ø 100 | Ø 96 |
| Ø 120 | Ø 116 |
| Ø 150 | Ø 146 |
| Ø 180 | Ø 176 |
| Ø 200 | Ø 196 |
Bei rechteckigen Aufsetzkränzen ist das Nennmaß N in beiden Richtungen 4 cm kleiner als das Konstruktionsmaß K. Weitere Abmessungen und Sonderausführungen sind nach Absprache erhältlich.
Der zutreffende Querschnitt und die projektspezifischen Abmessungen werden für das gewählte Oberlichtsystem bestätigt.
Um die Sicherheit bei Arbeiten auf dem Dach zu erhöhen und zu verhindern, dass Personen oder größere Gegenstände durch die Dachöffnung in das Gebäude stürzen, empfehlen wir Durchsturzschutzgitter als optionales Zubehör. Sie bestehen aus Baustahlmatten und werden in einem RAL-Farbton pulverbeschichtet oder verzinkt.
Die Gitter werden am Aufsetzkranz befestigt oder darunter eingebaut. Bei Bedarf können sie so gefertigt werden, dass sie Lüftungsmechanismen oder Systeme für den natürlichen Rauch- und Wärmeabzug aufnehmen.
Die Durchsturzschutzgitter sind nach EN 1873:2014 geprüft.
Wählen Sie das Oberlicht passend zum Dachaufbau und zur gewünschten Funktion. Bei beheizten Räumen sind Verglasung, Rahmen, Aufsetzkranz und Dachanschluss gemeinsam zu betrachten.
Nein. Die Höhe muss zum fertigen Dachaufbau, zur Dämmung und zum Abdichtungsdetail passen. Standardhöhen im Katalog sind keine allgemeingültige Montageempfehlung.
Nein. Der Katalog nennt diesen Wert für den Standard-Aufsetzkranz mit 2,5 cm Dämmung. Kuppel, Verglasung und Dachanschluss sind gesondert zu betrachten.
Erst nach Prüfung von Zustand und Maßen des vorhandenen Aufsetzkranzes, Befestigung und Kompatibilität. Ein ungefähres Außenmaß genügt nicht.
Für eine erste Anfrage genügen die bereits vorhandenen Angaben. Endgültige Maße und Ausführung werden vor der Fertigung bestätigt; Messungen auf dem Dach gehören in Fachhände.
Quelle: POS plastika Katalog, 2026. Ausführung und zugehörige Unterlagen vor der Bestellung bestätigen lassen.
